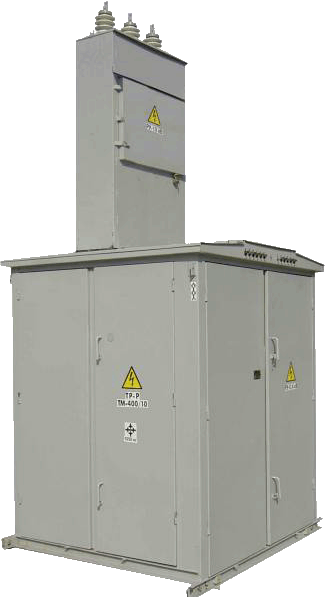

Трансформаторная подстанция проходная КТП-П

Скачать опросный лист на КТП-П

Комплектная трансформаторная подстанция проходная (КТП-П)  предназначена для приема электроэнергии напряжением 6 и 10 кВ,а также преобразования и распределения электроэнергии трехфазного переменного тока напряжением 0,4 кВ частотой 50 Гц.

Предназначена для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от – 50 °С до + 45 °С.

Структура условного обозначения комплектной трансформаторной подстанции проходной:

КТП-П-1/2-3-4, где:

• 1  — мощность силового трансформатора от 25 до 2500 кВа;
• 2 — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
• 3 — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
• 4 — климатическое исполнение и категория размещения (У1, УХЛ1).

Дополнительно в структуру условного обозначения комплектной трансформаторной подстанции проходной (КТП-П) вводится обозначение высоковольтного ввода и низковольтного вывода, например:

• ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод;
• ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод;
• КК — кабельный высоковольтный ввод, кабельный низковольтный вывод.

Комплектные трансформаторные подстанции проходного типа (КТП-П) пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с, а при отсутствии гололеда до 36 м/с.

Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытия подстанции.

Вид климатического исполнения:

• У1 — по ГОСТ 15150-69;
• УХЛ1 — по ГОСТ 15150-69.

Поставка комплектной трансформаторной подстанции проходной (КТП-П) осуществляется поштучно. В комплект поставки входит:

• КТП (проходная);
• запасные части и принадлежности согласно спецификации на заказ;
• эксплуатационные документы (паспорта на КТП, панели ЩО, камеры КСО, техническая документация на основные комплектующие изделия, сертификаты, протоколы испытаний) в одном экземпляре.

Тип исполнения КТП-П определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов.

Конструкция комплектной трансформаторной подстанции проходной (КТП-П) включает в себя:

• распределительное устройство высокого напряжения (РУВН);
• силовой масляный трансформатор типа ТМ, ТМГ, ТМФ, ТМГФ, ТМВМ или силовой сухой трансформатор типа ТС, ТСЗ, ТСЗУ, ТСТ, ТСЗГЛ;
• распределительное устройство низкого напряжения (РУНН).

Комплектные трансформаторные подстанции проходные (КТП-П) изготавливаются  с кабельным или воздушными вводами и выводами в различных сочетаниях, с одним или двумя трансформаторами серий ТМ, ТМГ, ТМВМ, ТМФ, ТМГФ с естественным масляным охлаждением для внутренней установки или сухими трансформаторами ТС, ТСЗ, ТСЗУ, ТСТ, ТСЗГЛ, с вакуумными или автогазовыми выключателями на стороне ВН, с автоматическими выключателями, с рубильниками и предохранителями или выключателями-предохранителями на стороне НН.

По желанию Заказчика комплектная трансформаторная подстанция проходная (КТП-П) может быть изготовлена с внутренним коридором обслуживания, обогревом и укомплектована коммутационными аппаратами.

Конструкция трансформаторной подстанции позволяет осуществлять транспортировку вместе с трансформатором и предусматривает свободную замену одного трансформатора на другой. Отсек силового трансформатора оборудован дверями с обоих сторон для удобства работ по замене и обслуживания трансформатора.

Существует возможность включения в состав КТП-П отдельного шкафа релейной защиты и шкафа для компенсаторов реактивной мощности.

Комплектные трансформаторные подстанции проходного типа (КТП-П) комплектуются согласно опросного листа, заполняемого Заказчиком.

Срок изготовления подстанции: от 15 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку проходной трансформаторной подстанции КТП-П в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
