Подстанция универсальная КТП-У

Скачать опросный лист на КТП-У

Универсальная комплектная трансформаторная подстанция (КТП-У) мощностью от 10 до 160 кВа — это подстанция наружной установки с одним трансформатором служит для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения   небольших сельскохозяйственных, городских, поселковых, промышленных (нефтяной, газовой отрасли) и других объектов сельскохозяйственных потребителей, отдельных населённых пунктов, небольших промышленных объектов и других потребителей.

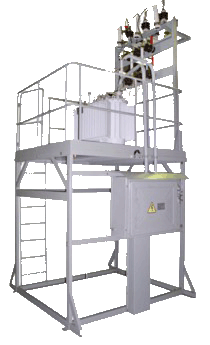

Комплектные трансформаторные подстанции универсальные (КТП-У) мощностью от 10 до 160 кВа изготовляются в виде конструкции, содержащей низковольтный шкаф и платформу для установки силового трансформатора, а также кронштейнов для установки высоковольтных предохранителей, разрядников и разъединителя с приводом.

Структура условного обозначения универсальной комплектной трансформаторной подстанции (КТП-У)

КТП-У-1/2-3-4, где:

• 1  — мощность силового трансформатора от 10 до 160 кВа;
• 2 — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
• 3 — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
• 4 — климатическое исполнение и категория размещения (У1, УХЛ1).

Дополнительно в структуру условного обозначения комплектной  трансформаторной подстанции универсального  типа (КТП-У) вводится обозначение только низковольтного вывода (т.к. высоковольтный ввод всегда воздушный), например:

• ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод;
• ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод.

Конструкция трансформаторной подстанции позволяет осуществлять транспортировку вместе с трансформатором.

Срок изготовления подстанции: от 7 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

• по телефону: +7 (8352) 37-91-22;

• отправив заявку на e-mail: komplekt@ek21.ru
