Ревизия силовых трансформаторов

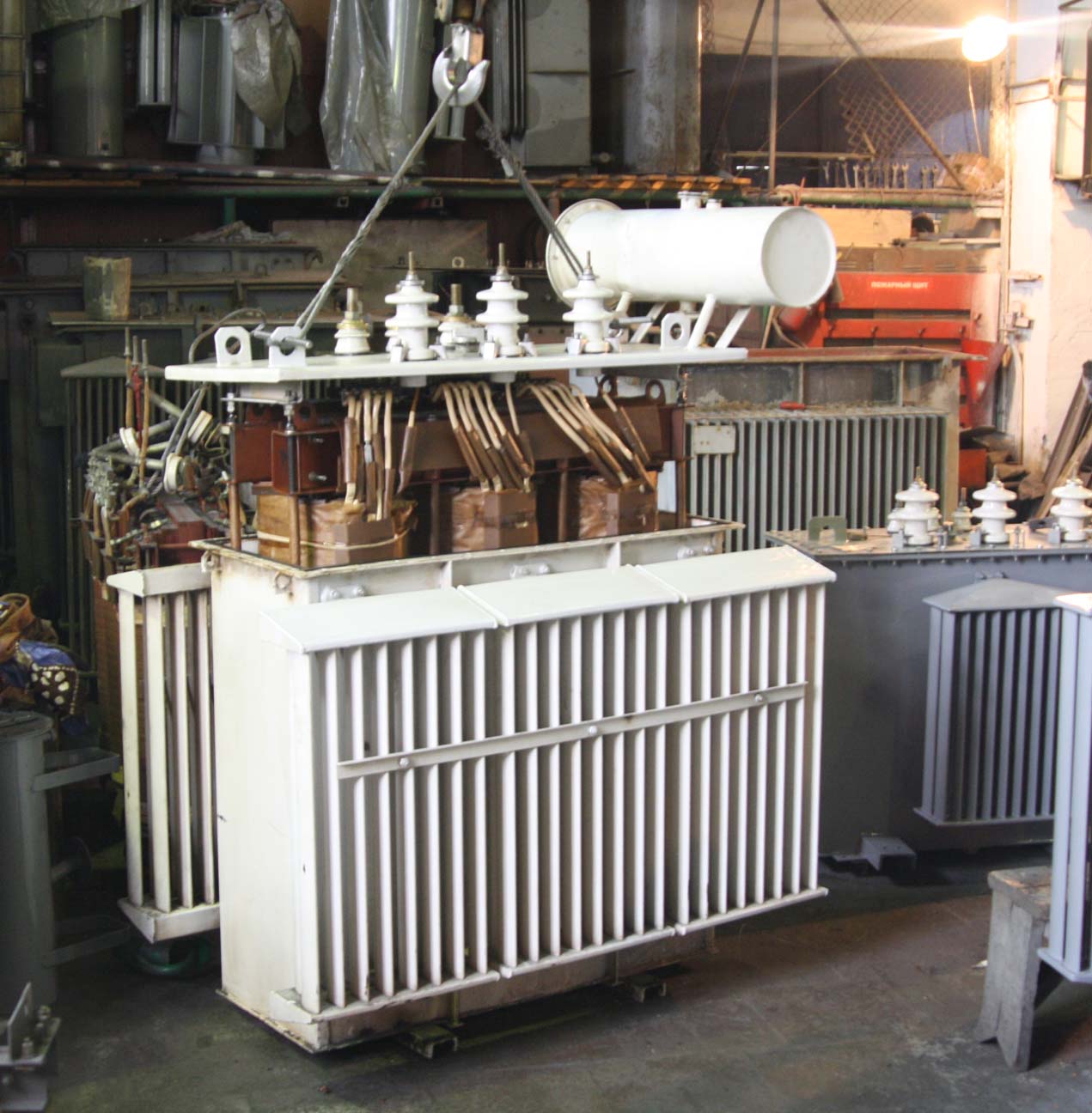

Ревизия силовых трансформаторов производится для выявления и устранения неисправностей и повреждений. Ревизии подвергают не все трансформаторы. В соответствии с ГОСТ 11677-65 допускается включение в эксплуатацию трансформаторов без осмотра активной части при соблюдении требований к их транспортированию и хранению, изложенных в специальной инструкции. При нарушении требований этой инструкции или при обнаружении неисправностей выполняют подъем их активной части для ревизии деталей, находящихся внутри бака. Ревизию силового трансформатора выполняют до его установки в специально приспособленной для этой цели трансформаторной мастерской электроцеха.

Требования к условиям проведения ревизии и ее сроки

1. Ревизия, с указанным ниже объемом работ, производится в исключительных случаях
   при нарушении требований настоящей инструкции в части транспортирования, хранения,
   выгрузки, эксплуатации, которые привели к появлению дефектов в трансформаторе и дефекты не
   могут быть устранены без вскрытия активной части
2. Моментом начала ревизии считается начало слива масла. Ревизия должна проводиться
   преимущественно в сухом, закрытом, защищенном от пыли и атмосферных осадков помещения.
   Условия, при которых допускается проведение ревизии активной части трансформатора вне
   помещения, приведены в таблице, при этом предусматривают выполнение следующих
   требований:
   • Температура активной части должна быть равна или выше температуры
     окружающего воздуха.
   • Работы с трансформатором при слитом масле проводить в ясную погоду, без
     атмосферных осадков или в помещении. Температура и влажность должны измеряться каждые
     3 часа.
   • Перед началом работ активная часть должна быть разогрета до температуры, превышающей температуру окружающего воздуха, не менее чем на 10°С, но при этом температура активной части должна быть не ниже 20°С.

3. Продолжительность и условия проведения работ, проводимых на трансформаторе при
   слитом масле, приведены в таблице К1.
4. Продолжительность работ с трансформатором при слитом масле при температуре
   окружающего воздуха выше О °С и относительной влажности воздуха менее 80% может быть
   увеличена в 2 раза против указанной в таблице, если при вскрытии и проведении работ
   температура активной части постоянно поддерживается выше температуры окружающего
   воздуха не менее чем на 10 °С.
5. При нарушении продолжительности работ по п. 1.3 и 1.4 настоящего приложения,
   трансформатор должен быть подвергнут контрольному прогреву (см. приложение Ж). Если
   путем контрольного прогрева характеристики изоляции не приведены в соответствие с
   требованиями настоящей инструкции, проводится сушка трансформатора (см. приложение Ж)

Объем и последовательность работ

1. Визуальный осмотр трансформатора масляного силового на наличие механических повреждений; занесение имеющихся в протокол предварительного осмотра;
2. Измерение сопротивления обмоток трансформатора силового, с занесением данных в протокол предварительного осмотра;
3. Из бака трансформатора слить масло, отсоединить крышку бака равномерно по
   периметру.
4. Проверка трансформаторного масла на пригодность, с занесением результата в протокол предварительного осмотра трансформатора;
5. Очистка, дегазация, осушка трансформаторного масла (в случае его пригодности, в противном, его замена на новое);
6. Поднять активную часть за крышку — для трансформаторов типа ТМ и ТМГ, установить
   на деревянный настил. Запрещается проводить работу на весу.
7. Отсоединить вводы ВН и НН, снять изоляторы, снять колпак привода переключателя и
   затем снять крышку бака, открутить гайки на кронштейнах раскрепления активной части в баке,
   поднять активную часть трансформатора за ярмовые балки — для трансформаторов типа ТМФ и
   ТМГФ, установить на деревянный настил.
8. Проверить затяжку крепежа активной части. Замеченные ослабления устранить.
9. Осмотреть состояние контактных поверхностей переключателя, проверить действие
   переключателя.
10. Выполнить необходимые работы. Все обнаруженные дефекты устранить.
11. Промыть активную часть струей трансформаторного масла (промывку производить после
    завершения всех работ, измерений и проверок, непосредственно перед опусканием активной
    части в бак).
12. Сушка активной части в печи;
13. Промыть и очистить доступные внутренние поверхности бака.
14. Опустить активную часть в бак и произвести затяжку болтов равномерно по периметру,
    предварительно приклеив (резиновым клеем) к раме разъема резиновую прокладку.
15.  Залить трансформатор маслом с электрической прочностью не менее 40 кВ до
    появления масла на отметке маслоуказателя.
16.  Оставить трансформатор для выхода остатков воздуха из активной части на срок не менее 90 часов. После отстоя трансформатора долить масло до уровня маслоуказателя (в соответствии с п.8.2), проверить целостность и состояние уплотнительной прокладки и закрыть патрубок.
