Камеры серии КСО-299, КСО-299М

Скачать опросный лист на камеры серии КСО-299, КСО-299М

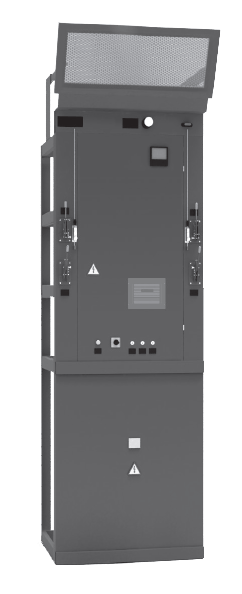

Камеры сборные одностороннего обслуживания (КСО-299) и (КСО-299М) напряжением 6 и 10 кВ  предназначены для комплектования распределительных устройств переменного трёхфазного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры КСО допускается применять для работы в следующих условиях:

• климатическое исполнение и категория размещения – УЗ по ГОСТ 51684;
• значения температуры окружающего воздуха – от -25° С до +40° С;
• высота над уровнем моря — не более 1000 м;
• окружающая среда не должна быть взрывоопасной, содержать токопроводящей пыли, агрессивных паров и газов, разрушающих металлы и изоляцию.

Структура условного обозначения КСО-299 и КСО-299М:

КСО — 1 — 2 — 3 — 4 — 5, где:

1. Серия и год разработки;
2. Габарит (1,2,3);
3. Тип выключателя;
4. Порядковый номер схемы главных цепей;
5. Климатическое исполнение и категория размещения (У3).

Камеры КСО-299 и КСО-299М изготавливаются по техническому заданию и опросному листу заказчика.

Основные технические данные

Термическая и электродинамическая стойкость трансформаторов тока — согласно их техническим параметрам.

Ток термической и электродинамической стойкости заземляющих ножей, установленный для камер КСО-299 и КСО-299М, при длительности протекания тока термической стойкости, равной 1 с, при этом допускается приваривание контактов.

Состав изделия:

Камеры комплектуются электрооборудованием на номинальное напряжение 10 кВ, трансформаторы напряжения, разрядники, силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6 и 10 кВ.

Поставка камер КСО-299 и КСО-299М осуществляется поштучно или блоками, в соответствии со схемами главных цепей.

В комплект поставки входят:

• камеры КСО-299 или КСО-299М с аппаратурой и приборами главных и вспомогательных цепей в соответствии с заказом;
• шинные мосты (если оговорены в заказе);
• запасные части и принадлежности согласно спецификации на заказ;
• эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

• паспорт на камеру КСО или на комплект камер КСО, входящих в заказ;
• техническое описание и инструкция по эксплуатации камер КСО;
• технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов в комплекте с изделиями;
• схемы вспомогательных цепей на все типы камер КСО-299 и КСО-299М согласно заказу;
• протоколы испытаний камер.

Устройство камер КСО-299 и КСО-299М.

Камера КСО-299 и КСО-299М представляет собой металлоконструкцию, сваренную из гнутых профилей. Внутри размещена аппаратура главных цепей. С фасадной стороны камеры КСО-299 и КСО-299М расположены приводы выключателей и разъединителей. Доступ в камеру обеспечивают две двери: верхняя – в зону выключателя, трансформатора напряжения или предохранителя; нижняя – в зону кабельных присоединений, силового трансформатора или трансформатора напряжения, в зависимости от типа камеры. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлен съемный лист, предотвращающий доступ в зону высокого напряжения.

Подвод напряжения предусматривается через основание камеры кабелями или шинами к разъединителю, установленному в нижней части камеры.

В камерах в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

• выключатели вакуумные BB/TEL «Таврида-Электрик» до 1000 А;
• выключатели масляные ВПМП-10, ВПМ-10 на токи 630, 1000 А с приводами ППО-10;
• разъединители РВФЗ и РВЗ на 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10
• разъединители РВ на 630, 1000 А, с приводами ПР-10;
• трансформаторы тока типа Т0Л-10 ТПК-10 ТЛК-10 (возможна замена на другие типы трансформаторов) на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 1500 А;
• трансформаторы напряжения типа НТМИ, ЗНОЛ, 2НОЛ, ЗНИОЛ, НАМИТ;
• предохранители типа ПКТ, ПКН;
• ограничители перенапряжений ОПН;
• трансформаторы силовые мощностью 25 или 40 кВа;
• разрядники РВРД-6, РВРД-10, РВО-6, РВО-10;
• выключатели нагрузки типа ВНА-10.

Сборные шины камер КСО-299 и КСО-299М с фасада имеют сетчатые ограждения.

Все аппараты и приборы, установленные в камерах КСО-299 и КСО-299М, подлежащие заземлению — заземлены. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На ней размещена аппаратура: реле защиты, управления, сигнализации, приборы учета и измерения.

Для повышения надежности работы релейная защита по согласованию с заказчиком может быть выполнена на многофункциональных, малогабаритных, высоконадёжных микропроцессорных блоках. На камерах КСО-299 и КСО-299М по заказу может быть выполнено освещение фасада камер. Каналом для магистральных шин оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камер КСО-299 и КСО-299М. Также в коробе размещен выходной клеммник для выполнения между камерных соединений вспомогательных цепей.

При двухрядном расположении камер в помещении РУ между рядами камер устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. Длина шинных мостов должна быть рассчитана на расположение камер КСО с шириной прохода между камерами: 1800, 2300, 2800, 3300, 3800 и 4300 мм. При ширине прохода в РУ 4300 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей или с разъединителями для секционирования сборных шин. Функциональное назначение и вид камеры КСО в зависимости от устанавливаемой аппаратуры определяется схемами главных цепей.

Сведения, необходимые для заказа

Основным документом, который необходим для правильного оформления и выполнения заказа, является опросный лист, в котором указываются данные по каждой камере, входящей в состав РУ-10(6) кВ. Опросный лист заполняется Заказчиком или проектной организацией и согласовывается с изготовителем.

В опросном листе указываются следующие данные: По каждой камере, входящей в состав заказа:

• номер схемы исполнения главных цепей;
• номер камеры в РУ;
• назначение камеры;
• номинальный ток камеры;
• коэффициент трансформации трансформаторов тока;
• напряжение трансформаторов напряжения;
• количество и тип ограничителей перенапряжения;
• ток плавкой вставки высоковольтного предохранителя;
• марка, сечение и количество подходящих кабелей;
• количество трансформаторов тока нулевой последовательности;
• тип реле максимальной защиты, токовой отсечки (PT40/…);
• наличие учёта;
• номинальное напряжение камер (6 или 10 кВ);
• номинальный ток сборных шин РУ.

Все вопросы, связанные с изготовлением камер с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

Срок изготовления подстанции: от 7 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку камер КСО-299, КСО-299М в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

• по телефону: +7 (8352) 37-91-22;

• отправив заявку на E-mail: Energokom21@mail.ru
