Изолятор проходной ИП, ИПУ

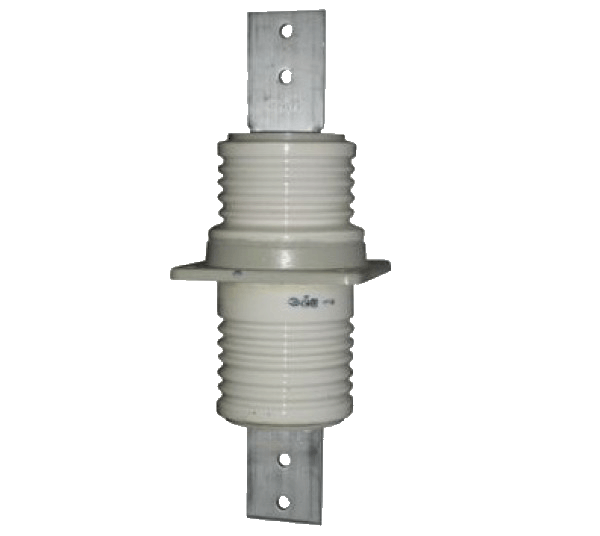

Изоляторы проходные керамические типа ИП, ИПУ

Изоляторы проходные керамические типа ИП, ИПУ армированные на напряжение свыше 1000 В типа ИП, ИПУ предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В частоты до 100 Гц, а также для закрытых токопроводов.

Изоляторы проходные керамические типа ИП, ИПУ:

  • Изолятор керамический проходной ИП-10/1000-7,5 УХЛ2;

  • Изолятор керамический проходной ИП-10/1000-7,5 УХЛ2 (б/ш);

  • Изолятор керамический проходной ИП-10/1600-7,5 УХЛ2;

  • Изолятор керамический проходной ИП-10/1600-7,5 УХЛ2 (б/ш);

  • Изолятор керамический проходной ИП-10/630-7,5 УХЛ2;

  • Изолятор керамический проходной ИП-10/630-7,5 УХЛ2 (б/ш);

  • Изолятор керамический проходной ИП-35/630-7,5 УХЛ1;

  • Изолятор керамический проходной ИП-35/1000-7,5 УХЛ1;

  • Изолятор керамический проходной ИП-35/1000-7,5 УХЛ2;

  • Изолятор керамический проходной ИП-35/1600-7,5 УХЛ1;

  • Изолятор керамический проходной ИП-35/1600-7,5 УХЛ2;

    •

  • Изолятор керамический проходной ИПУ-10/630-7,5 УХЛ1 кв. или овал. фланец;

  • Изолятор керамический проходной ИПУ-10/630-7,5 УХЛ2 овал фланец;

  • Изолятор керамический проходной ИПУ-10/1000-7,5 УХЛ1 кв. или овал. фланец;

  • Изолятор керамический проходной ИПУ-10/1600-12,5 УХЛ1;

  • Изолятор керамический проходной ИПУ-10/2000-12,5 УХЛ1;

  • Изолятор керамический проходной ИПУ-10/3150-12,5 УХЛ1.

Условное обозначение проходных изоляторов ИП, ИПУ:

  • И — изолятор;
  • П — проходной;
  • У — усиленное исполнение внешней изоляции;
  • 10, 35 — номинальное напряжение в кВ;
  • 630, 1000, 1600, 2000, 3150 — номинальный ток в А;
  • 7,5; 12,5 — минимальная механическая разрушающая сила на изгиб в кН;
  • УХЛ — климатическое исполнение (УХЛ — умеренный холодный климат);
  • 1, 2 — категория размещения (1 — наружно-внутренняя установка, 2 — внутренняя установка).

Для крепления проходного изолятора ИПУ-10 на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку проходных изоляторов ИП, ИПУ-10 в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
