Термодатчики сигнализирующие
Термодатчики сигнализирующие предназначены для контроля температуры верхних слоев масла и обмотки трансформаторов, а также для управления работой системы охлаждения. В качестве термодатчиков сигнализирующих используются ртутные термометры, термосигнализаторы, индикаторы температуры масла и индикаторы температуры обмоток.
Термометры ртутные технические предназначены для измерения температуры верхних слоев масла (ВСМ). Термометры устанавливаются в заполненную трансформаторным маслом гильзу на крышке бака трансформаторов мощностью до 630 кВа.
Термосигнализаторы устанавливаются в трансформаторах мощностью более 1000 кВа. Термосигнализаторы предназначены для контроля температуры ВСМ и дистанционного управления вентиляторами дутья и маслонасосами систем охлаждения типов Д, ДЦ, Ц трансформатора.
Принцип действия термосигнализатора основан на зависимости между температурой и давлением паров наполнителя, находящегося в термобаллоне, установленного в гильзе на крышке бака трансформатора. С увеличением температуры и давления, последнее по капилляру воздействует на манометрическую пружину, и далее — на показывающий прибор.
Индикаторы температуры обмотки позволяют определять ее температуру косвенным методом.
Индикатор температуры состоит:
- измерительного прибора;
- термодатчика,;
- теплоемкого элемента (термобаллона);
- окружающего термобаллон сопротивления, по которому протекает электрический ток, пропорциональный току нагрузки трансформатора;
- потенциометра настройки нагревательного сопротивления, микропереключателей.

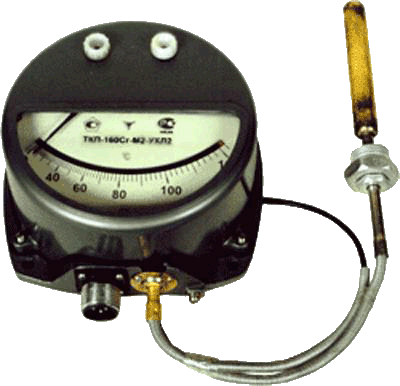

Технические характеристики термосигнализатора ТКП 160
| Характеристики | Значения |
|---|---|
| Пределы измерений, °C | от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300 |
| Длина соединительного капилляра дистанционного термометра, м | 0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
| Длина погружения термобаллона, мм | 160, 200, 250, 315, 400, 500, 630, 800, 1000 |
| Диаметр термобаллона, мм | 12, 14, 16 |
| Класс точности термометров | 1,5; 2,5 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Напряжение питания сигнализирующего устройства | до 220 В частотой 50 Гц |
| Разрывная мощность контактов сигнализирующего устройства, В·А | 50 |
| Масса, кг: | |
| — дистанционного (с капилляром 25 м) | 4,5 |
| — местного | 2,5 |
| Средний срок службы, лет, не менее | 10 |
| Материал термобаллона | ЛС 59-1; 12Х18Н10Т |
| Вид защитной оболочки капилляра для дистанционных термометров: | |
| — медная | А |
| — полиэтиленовая | Б |
| — поливинилхлоридная | Г |
